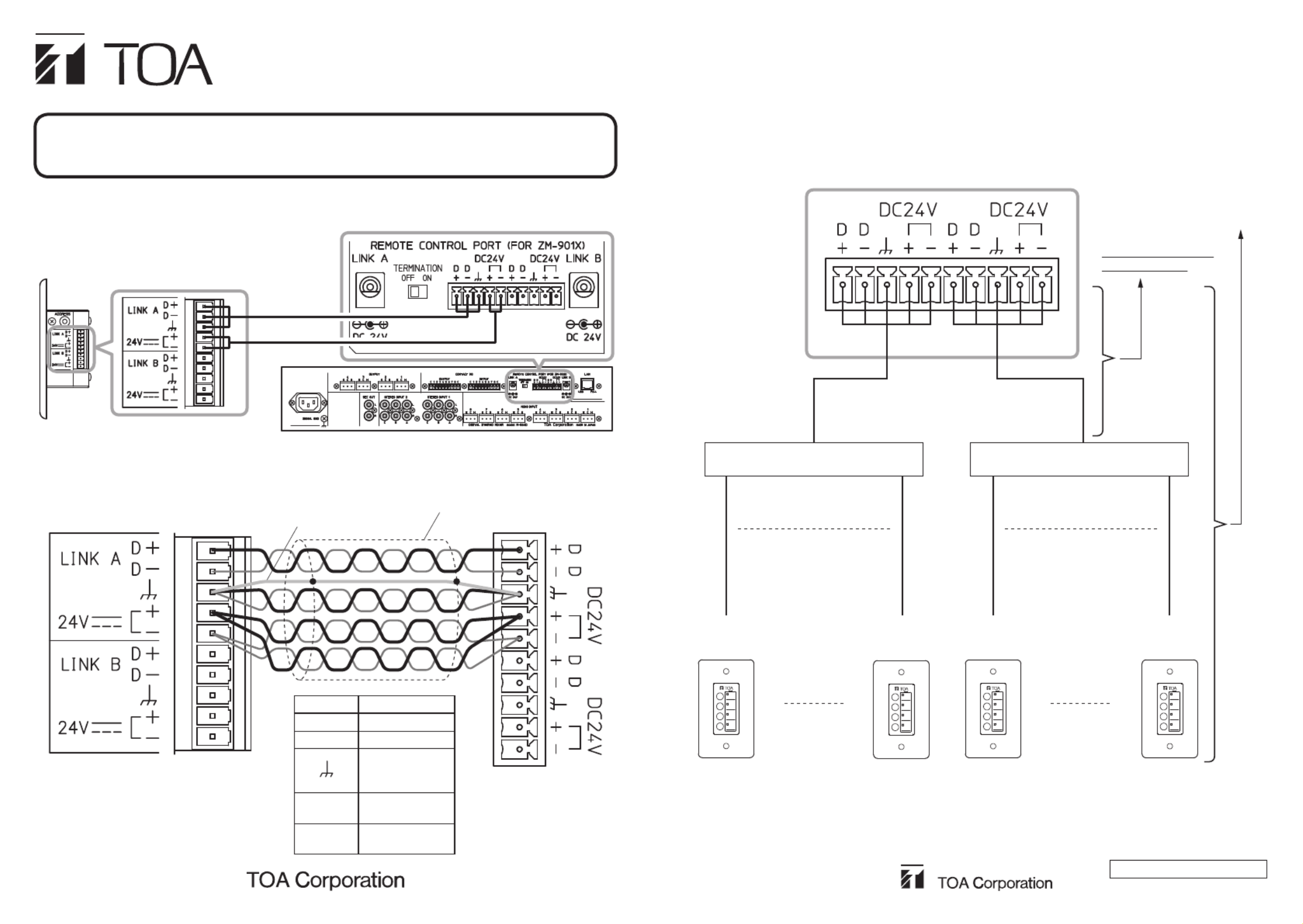

ZM REMOTE CONTROLLER CONNECTION
INSTRUCTIONS (Supplementary)
When using the ZM Remote controller (ZM-9011, ZM-9012, ZM-9013, or ZM-9014 Remote
Control Panel), be sure to read the separate instruction manual in conjunction with this
supplementary manual.
1. CONNECTION
(Example of LINK A connections)
M-864D
Side view of the ZM
Remote controller
※
Notes
•Use the shielded Category 5 twisted pair LAN cable forconnections betweentheZM Remote
controllerandtheM-864DDigitalStereoMixer(※markasshownabove).
•Connectallcablesasshowninthewiringdiagrambelow.
Shield
Shielded wire
ZM 9011/9012/9013/9014 M-864D
Terminal Cable (Color)
D+ White/Orange
D− Orange
White/ Green
Green
Shield
24V+ White/Blue
White/Brown
24V– Blue
Brown
URL:http://www.toa.jp/
133-05-00001-00
2. CABLE DISTANCE
Note
When2ormoreZMRemotecontrollersareconnectedinastartopology,keepeachcablelength
within 10 m (33 ft) from the M-864D to a branch point.
(When connecting 16 ZM Remote controllers)
LINK A LINK B
ZM Remote
controller (1) (8)
Connection terminal Connection terminal
(9) (16)
Allowable total cable length
of wiring is 800 m (870 yd).
M-864D
Max. 10 m (33 ft) to
a branch point
Problemløsning TOA ZM-9013
Hvis du har læst manualen omhyggeligt, men ikke fundet en løsning på dit problem, bed andre brugere om hjælp
Specifikationer
| Bredde: | 120 mm |
| Dybde: | 50.5 mm |
| Højde: | 127 mm |
| Vægt: | 374 g |
| Produktfarve: | Hvid |
| Indbygget skærm: | Ingen |
| Pakkevægt: | - g |
| Pakkedybde: | - mm |
| Pakkehøjde: | - mm |
| Relativ luftfugtighed ved drift (H-H): | 35 - 80 % |
| Ethernet LAN: | Ja |
| Driftstemperatur (T-T): | 0 - 40 °C |
| Husmateriale: | Stål |
| Knapper med baggrundsbelysning: | Ingen |
| LED-indikatorer: | Status |
| Processorfrekvens: | - MHz |
| Antal knapper: | 8 |
| Grænseflade: | Ledningsført |
| Strømforbrug: | 50 mA |
| RAM kapacitet: | - MB |
| Indbygget batteri: | Ingen |
| Kompatible produkter: | 9000M2 Series amplifier or M-864D\nin conjunction with the RC-001T Remote control module or M-864D |
| Flashhukommelse: | - MB |
| Mærke kompatibilitet: | TOA |
| Fjernbetjening korrekt brug: | Lyd |
| Indgangstype: | Tryk på knapper |
| Maks. rækkevidde: | - m |
| Genopladelig: | Ingen |
