DB92422

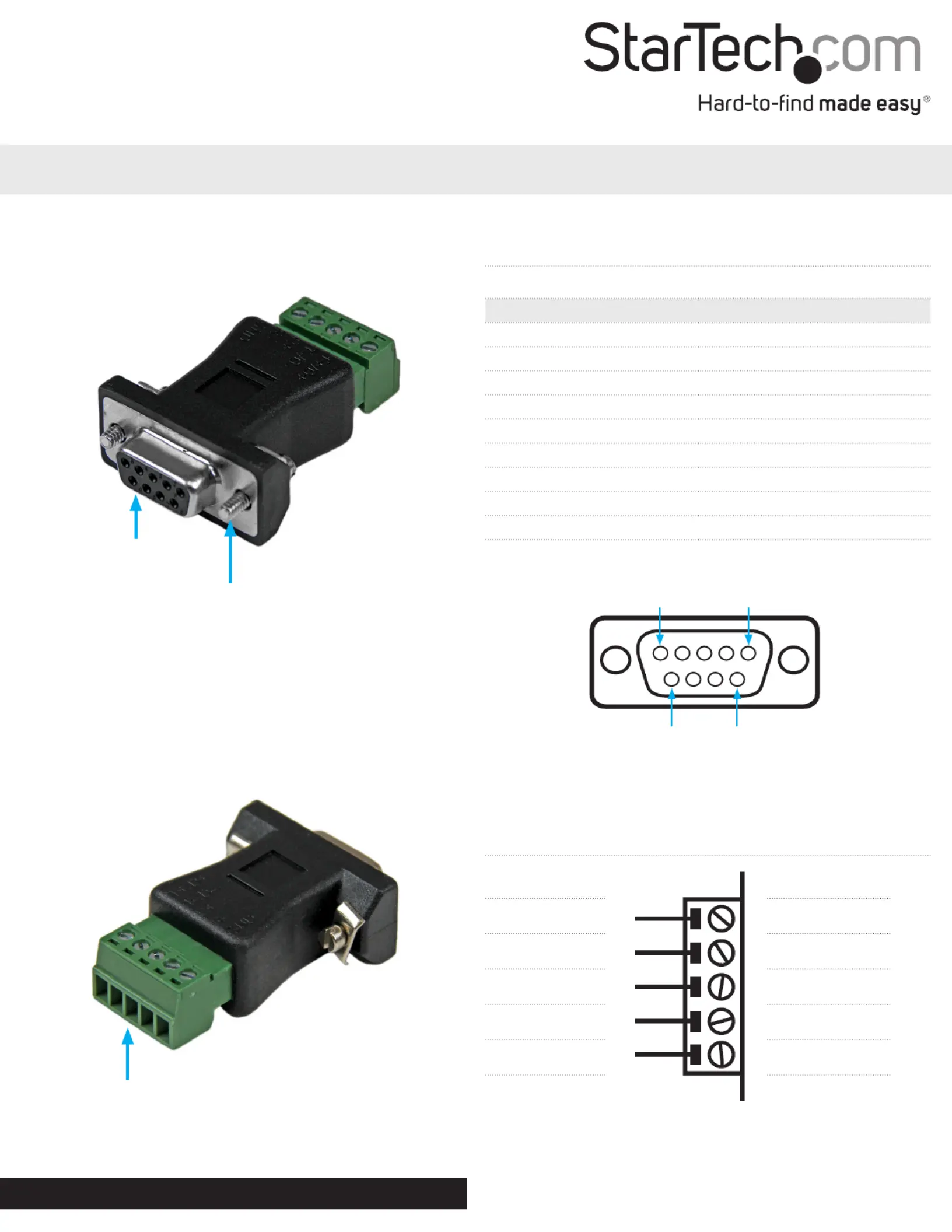

422 RS485 Serial DB9 to Terminal Block Adapter
Signal 9 Pins
TXD- (DATA-) 1
TXD+ (DATA+) 2
RXD+ 3
RXD- 4
GND 5
NC 6
NC 7
NC 8
NC 9
Secure lock screws
DB9 female connector
3.5mm pitch terminal
block connector
-TXD+ (DATA+)
-TXD- (DATA-)
-RXD+
-RXD-
-GND
TXD+ (DATA+)
TXD- (DATA-)
RXD+
RXD-
GND
5-pin Terminal Blacks Pin Assignment
DB9-Female Pin Assignment
*NC = No connection
5 1
9 6
Front View
Rear View
Problemløsning StarTech.com DB92422
Hvis du har læst manualen omhyggeligt, men ikke fundet en løsning på dit problem, bed andre brugere om hjælp
Specifikationer
| Vægt: | 20 g |
| Produktfarve: | Sort |
| Pakkevægt: | 53 g |
| Pakkedybde: | 144 mm |
| Pakkebredde: | 102 mm |
| Pakkehøjde: | 35 mm |
| Dimensioner (BxDxH): | 34.2 x 48.9 x 15.4 mm |
| Stik: | RS422/RS485 DB9 |
