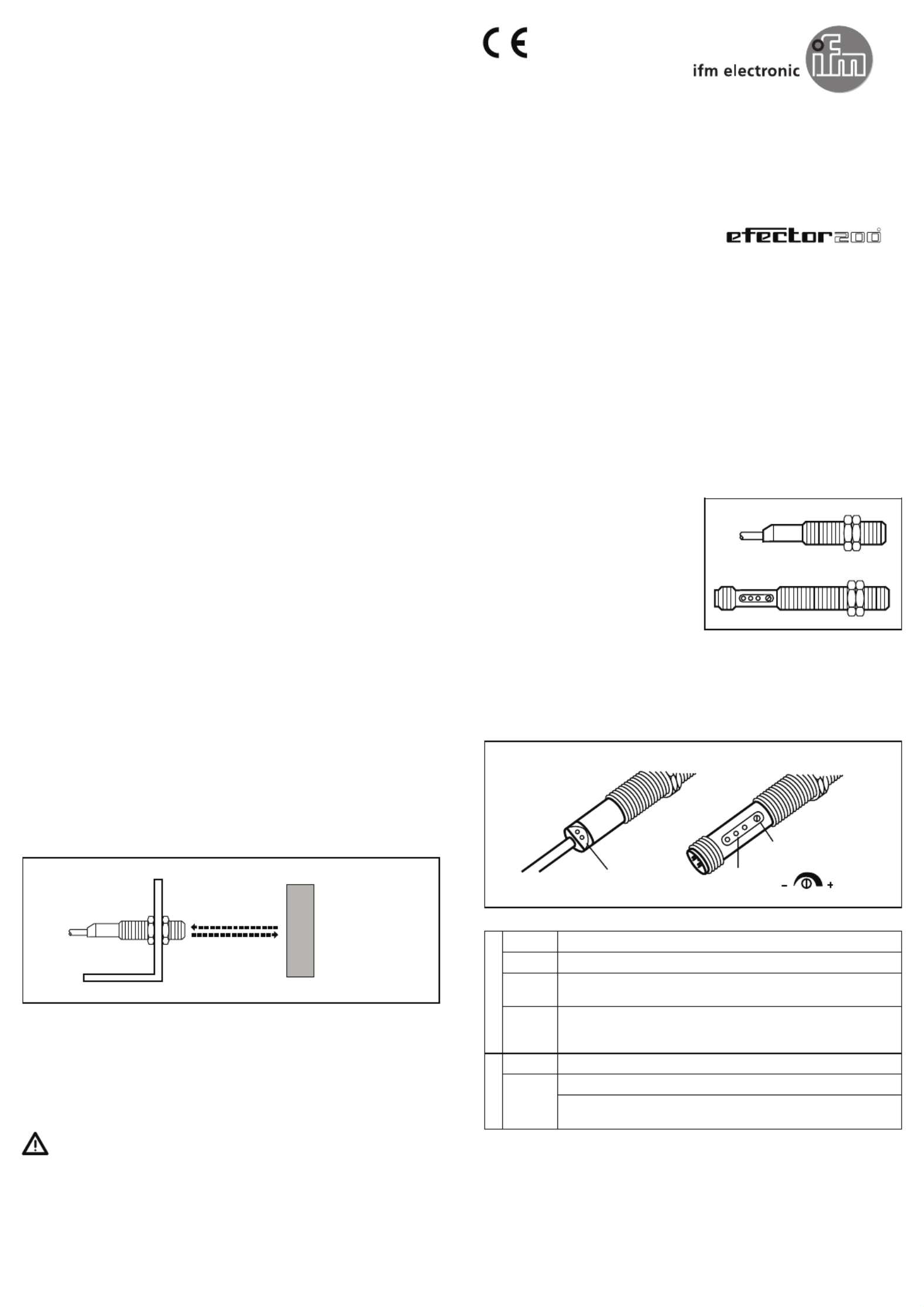

Montageanleitung
Installation Instructions
Notice de Montage
Reflexlichttaster OF
Diffuse-reflection
sensor OF
Système réflexion
directe OF
Bestimmungsgemäße Verwendung
Der Reflexlichttaster erfaßt berührungslos Gegenstände und Materialien
und meldet sie durch ein Schaltsignal.
Standardtastweite (range) OFT ...: 200 mm;
Standardtastweite OFB ... (Reflexlichttaster mit gebündeltem
Lichtstrahl): 400 mm;
(Werte bezogen auf weißes Papier 200 mm x 200 mm).
Montage
Richten Sie den Reflexlichttaster auf das zu erfassende Objekt aus und
montieren Sie ihn mit Hilfe einer Montagehalterung; sichern Sie ihn mit
den mitgelieferten Muttern gegen Loslösen.
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
nach den Angaben auf dem Typenschild an.
Adernfarben: BN = braun, BU = blau, BK = schwarz.
Programmieren Sie die Ausgangsfunktion durch Kabelbelegung laut
Typenschild.
Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.
Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und
(bei Steckergerät) durch Funktionskontroll-Ausgang.
LED grün Versorgungsspannung o. k.
LED gelb Ausgang geschaltet
LED rot Störung bei der Objekterfassung, z. B. Dejustierung,
Verschmutzung der Linsen
LEDs
gelb +
rot
Blinken abwechselnd, 3 Hz: Ausgang kurzgeschlossen
Blinken abwechselnd, 1 Hz: Interne Störung (Ausgang ist nicht
geschaltet)
LED grün Versorgungsspannung o. k.
LED gelb
Ausgang geschaltet
Blinken, 3 Hz: Ausgang kurzgeschlossen
Blinken, 1 Hz: Interne Störung (Ausgang ist nicht geschaltet)
Funktionskontroll-Ausgang (nur bei Steckergerät), gesetzt bei:
·Kurzschluß des Schaltausgangs; zurückgesetzt ca. 1 sec nach Beseiti-
gung der Störung
·Störung der Objekterfassung (Dejustierung, Verschmutzung der Lin-
sen); zurückgesetzt wenn Objekt wieder eindeutig erfaßt wird
·Interner Störung
·
Wartung: Halten Sie die Linsen des Geräts von Verschmutzung frei.
Kabelgerät Steckergerät
Einstellpotentiometer
Empfindlichkeit
Kabelgerät Steckergerät
LEDs LEDs
Sachnr.: 701027/00 11/94
