Bestimmungsgemäße Verwendung
Der Näherungsschalter erfaßt berührungslos
Metalle und meldet sie durch ein Schaltsignal.
Nennschaltabstand (Sn): siehe Typenschild;
Arbeitsbereich 0 ... [Sn x 0,81] mm (Werte
nach Norm-Messung auf ST73; bei anderen
Metallen kürzer).
Montage
Befestigen Sie das Gerät sicher auf einer Mon-
tagehalterung. Sichern Sie es bei hoher mecha-
nischer Beanspruchung gegen Loslösen.
Einbau: nicht bündig (Abb. 1 und 3).
• Freiräume an der aktiven Fläche: bei Einbau
in Metall: Abb. 3.
• Mindestabstände bei Montage mehrerer
Schalter gleichen Typs: Abb. 4 und 5.
Function and features
This proximity switch detects metals without
contact and indicates their presence by provid-
ing a switched signal.
Nominal sensing range (Sn): see type lable;
Operating distance 0 ... [Sn x 0.,81] mm (values
based on standard measurement with mild
steel; a shorter sensing range for other metals).
Installation
Screw the proximity switch to a firm base. If
there is high mechanical stress, ensure that it
cannot work loose.
Non-flush mountable (fig. 1 and 3).
• Open space around the sensing face when
mounted in metal: fig. 3.
• Minimum distance when several switches of
the same type are mounted: fig. 4 and 5.
Fonctionnement et caractéristiques
Ce détecteur de proximité détecte les métaux,
sans contact et indique leur pré-sence par un
signal de commutation.
Portée nominale (Sn): voir sur l’étiquette; por-
tée de travail (Sa) 0 ... [Sn x 0,81] mm; (valeurs
défines par mesure selon les normes avec acier
37; en cas d’autres métaux portée inférieure à
Sn).
Montage
Visser le détecteur de proximité sur une base de mon-
tage. En cas de sollicitation mécanique important,
assurer que le détecteur de proximité ne se desserre
pas; Montage non encastrable (fig. 1 et 3).
• Zone de dégagement autour de la face active pour
montage sur bâti métallique: fig. 3.
• Distances minimales lorsque plusieurs détecteurs
de la même version sont montés: fig. 4 et 5.

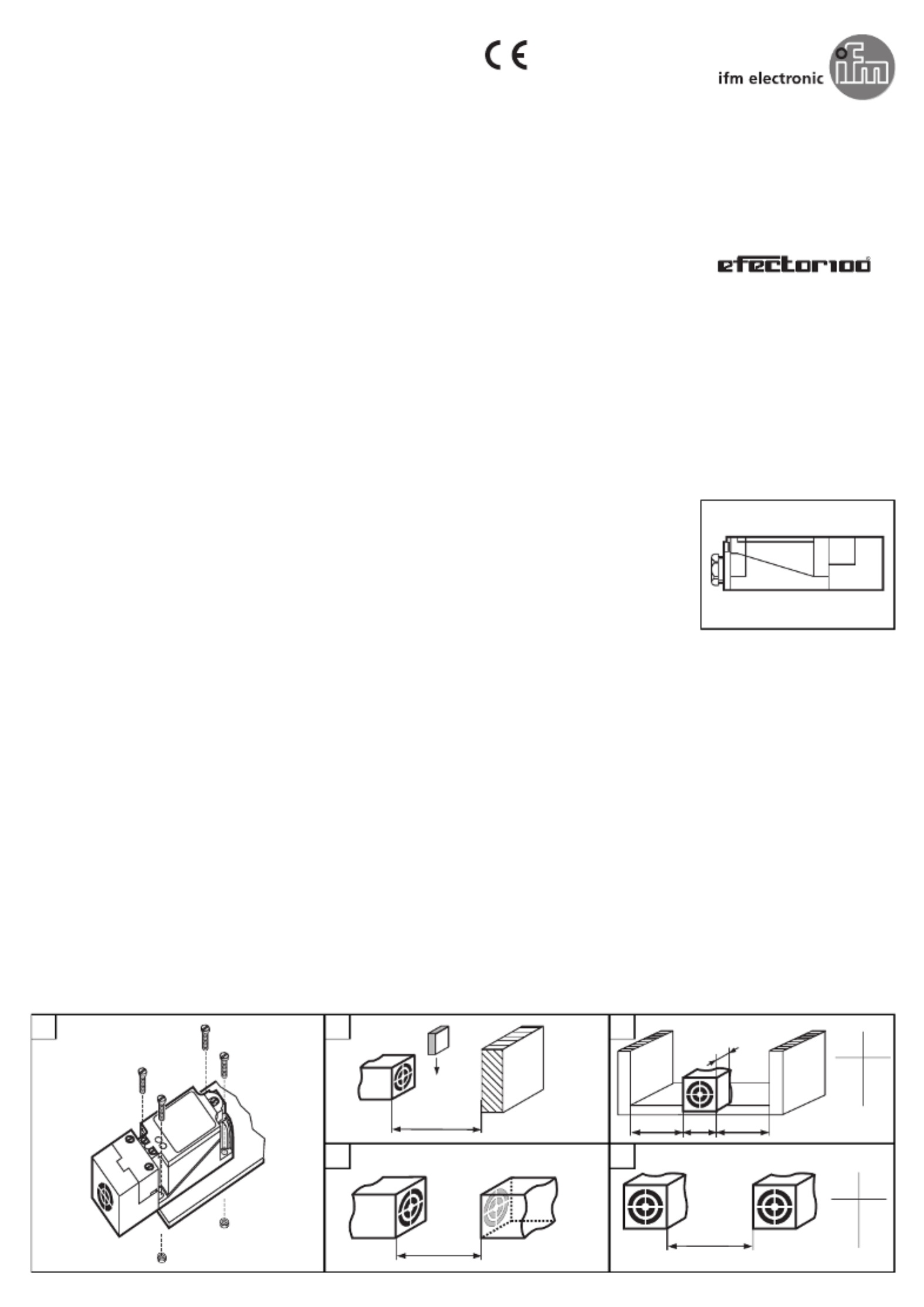

Montageanleitung
Installation Instructions
Notice de Montage
Induktiver
Näherungsschalter IVE,
nicht bündig
Inductive proximity
switch IVE, non-flush
Détecteur de proximité
inductif IVE,
non encastrable
Technische Änderungen behalten wir uns ohne vorherige Ankündigung vor. Papier chlorfrei
1
a2 x a 2 x a
b
20
30
40
15
40
55
b
[mm]
Sn
[mm]
3
20
30
40
80
120
150
c
[mm]
Sn
[mm]
c
5
3 x Sn
2
8 x Sn
4
Sachnr. 701031 / 04 05 / 2007
