Bestimmungsgemäße Verwendung
Der Doppelsensor T6 fungiert als Slave im AS-i Netz (AS-i Profil S7.A.E).
Er ist für den Einsatz an pneumatischen Schwenkantrieben konzipiert.
Er steuert das automatisierte Stellglied an und meldet dessen Position.
• Sensor- und Aktuatorversorgung sowie Datenübermittlung zur
Steuerung über AS-i Zweidrahtleitung
• Watchdog-Funktion: Ist die Verbindung zum Master länger als 40ms
unterbrochen, wird der Ausgang stromlos geschaltet
• Diagnose-Informationen durch rot blinkende LED (Kurzschluß oder
Kabelbruch)
• max. Anzahl von Modulen pro Master: 62
• AS-Interface Version 2.1
• Betriebsspannung 26,5 ... 31,6V DC
• Stromaufnahme <260mA
• Die Ausgänge dürfen nicht gleichzeitig gesetzt sein
Bedien- und Funktionselemente
Montage
Adressieren Sie den Doppelsensor T6 mit einem Adressiergerät, werks-
seitig ist die Adresse „0“ eingestellt. Befestigen Sie ihn an der Norm-
befestigung des Stellglieds (ISO 5211 VDI / VDE).
Verbinden Sie das Magnetventil mit der M12-Buchse. Es dürfen nur
Magnetventile mit 24V Nennspannung und einer Leistung bis max.
2,4W angeschlossen werden.
Belegung der Datenbits
Anschlußbelegung
Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs.
• LED rot blinkt: Kurzschluß oder Kabelbruch in einem Ausgang
• LED rot leuchtet: keine Kommunikation zum Master
• LED gelb leuchtet: Funktionsanzeige (Ein- und Ausgangssignale
werden angezeigt)

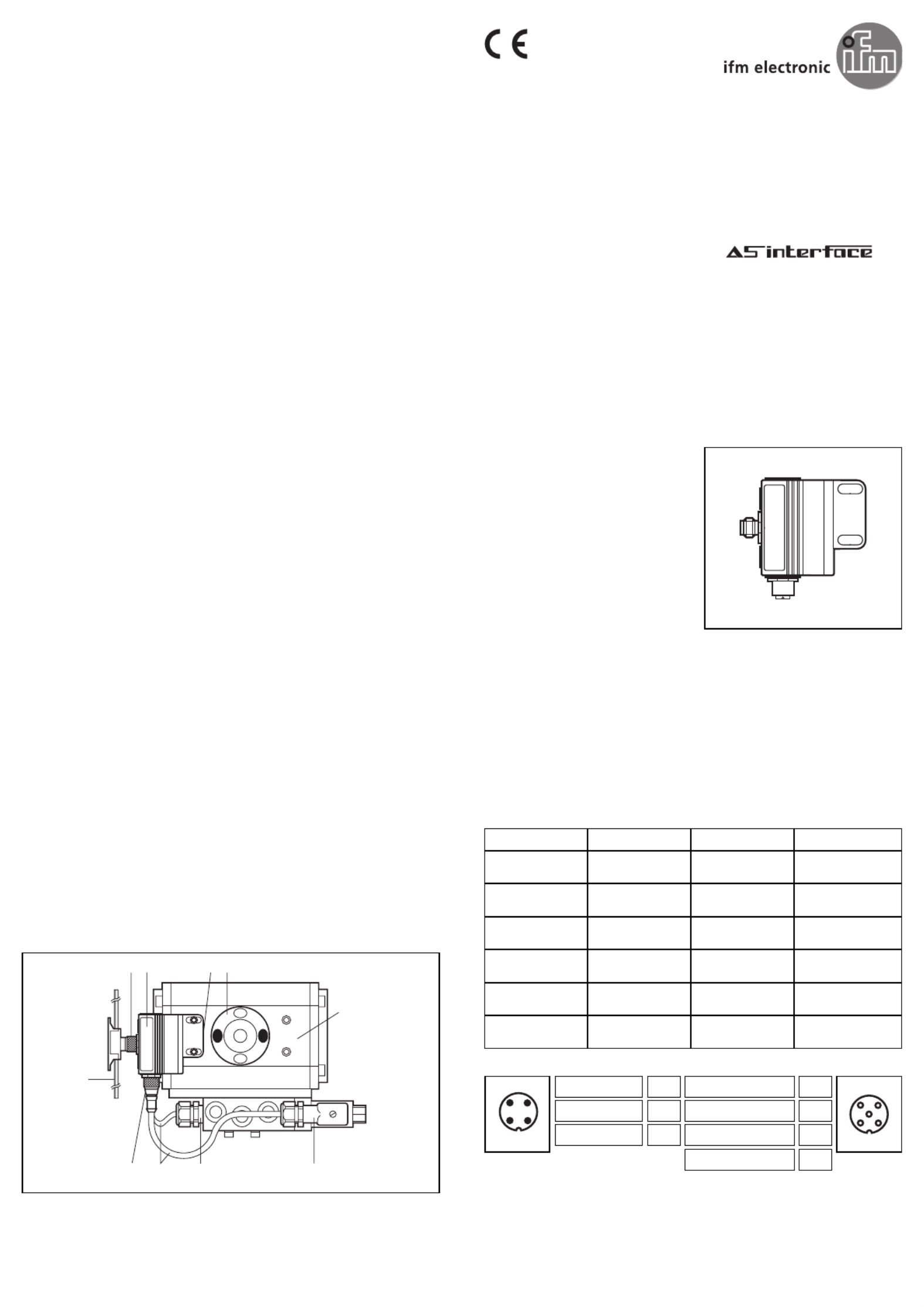

Montageanleitung
Installation instructions
Notice de montage
Doppelsensor T6
Dual sensor T6
Capteur double T6
AC2317
Sachnr. 7390461/00 04/2004
1 2 3 4
5
69
10
78
1: M12-Stecker 6: Ventilstecker 1
2: Doppelsensor T6 7: Ventilstecker 2
3: Sensorzone 8: Y-Kabel
4: Puck 9: M12-Buchse
5: Standard-Stellglied 10: AS-i Flachkabel
Datenbit Typ Bezeichnung Beschreibung
D0 Eingang Sensor 1 Sensor-Position 1
bed mpftä
D1 Eingang Sensor 2 Sensor-Position 2
bed mpftä
D2 Eingang Fehler Aktuator Kabelbruch
am Aktuator
D3 Eingang Fehler Aktuator Kurzschluß am
Aktuator
D0 Ausgang Aktuator Schaltausgang für
Magnetventil 1
M12-Stecker M12-Buchse
4
12
3 4
12
3
Pin Pin
AS-i + Schaltausgang +1 4
AS-i - Spannung -3 3
D1 Ausgang Aktuator Schaltausgang für
Magnetventil 2
Schaltausgang + 2
