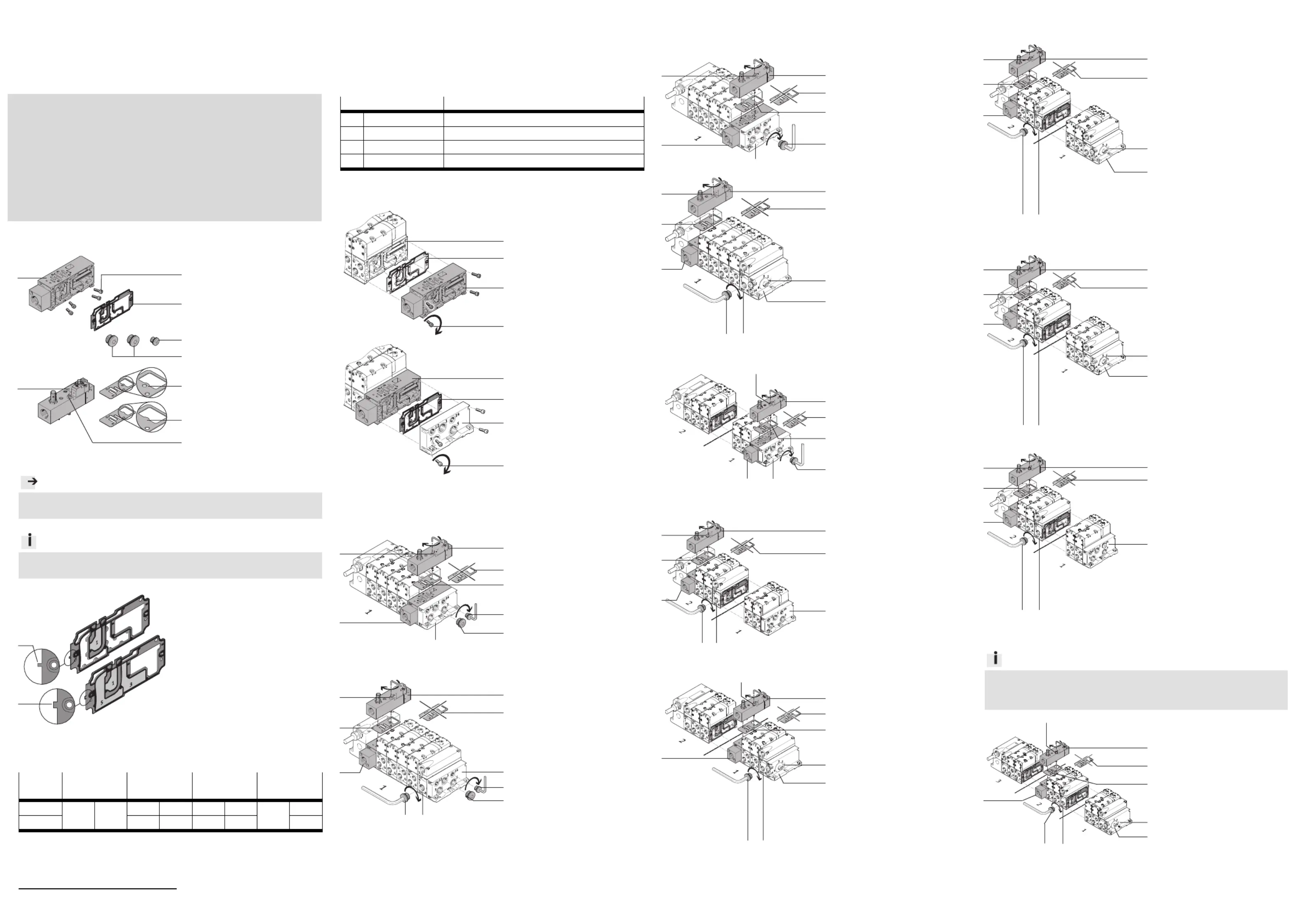

Montageanleitung (de)
727 551 / 2008-05NH
†‡
Verkettungsplatte
VABV-S6-1Q-...
Festo SE & G Co. K
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Teileliste
12131d_
2
1 Verkettungsplatte (1x)
VABV-S6-1Q-...
2 Schraube (4x)
3 Dichtung (1x)
VABD-S6-1-C
4 Blindstopfen (1x)
5 Blindstopfen (2x)
12131d_1
6 Druckaufbauventil (1x)
VABF-S6-1-P5A4-...
7 Dichtung (1x) Steuerluft-
bohrung offen
8 Dichtung (1x) Steuerluft-
bohrung geschlossen
9 Schraube (2x)
Hinweis
Um Funktionsstörungen zu vermeiden:
•Halten Sie die zulässigen Anziehdrehmomente ein (! Tabelle).
Info
Bei mehreren Druckzonen: Die Kanaltrennung ist an der Dichtungscodie-
rung (X) bzw. (Y) zu erkennen, auch bei montierter Ventilinsel.
12131d_9
(X) Dichtung
Kanal 1 getrennt
(Y) Dichtung
Kanal 1, 3 und 5 getrennt
Kanal 1 (Zuluft)
Kanal 3 und 5 (Entlüftung)
•Prüfen Sie an welcher Stel-
le der Kanal 1 der Ventilin-
sel VTSA getrennt ist.
2. Schraubengrößen und Anziehdrehmomente M
A
1)
VABV-S6-
1Q-
2 4/(D) [Nm] [Nm] 5 [Nm] 9 [Nm]
G12
M5x16 3
± 10%
G1/4 7 G1/2 7
M5x48
3
N12 NPT1/4 14 NPT1/2 14
1)
Toleranz für nicht tolerierte Anziehdrehmomente > 1 Nm: ± 20 %
3. Allgemeine Montagehinweise
•Prüfen Sie wie viel Druckzonen ihre Ventilinsel besitzt.
•Prüfen Sie welche der folgenden Bauteile in Ihrer Ventilinsel vorhanden
sind, anhand der Typenschilder.
Bezeichnung
T
YP
(E) Endplatte VABE-S6-1RZ-G12/-N12
(F) Endplatte VABE-S6-1RZ-G-B1/-N-B1
(G) Endplatte VABE-S6-1R-G12/-N12
(H) Versorgungsplatte VABF-S6-1-P1A...-G12/-N12
•W
ä
hlen Sie dazu eine der Montagevarianten aus (! Abschnitt 4. bis 8.).
12131d_3
•Positionieren Sie die vor-
handene Dichtung (B) zwi-
schen der angrenzenden
Platte (A) und der Verket-
tungsplatte 1.
•Drehen Sie die Schrauben 2
fest.
12131d_4
•Positionieren Sie die mitge-
lieferte Dichtung 3 zwi-
schen der Verkettungsplat-
te 1 und einer angrenzen-
den Platte (C) (Anschluss-
platte, Versorgungsplatte
oder Endplatte).
•Drehen Sie die Schrau-
ben (D) fest.
4. Eine Druckzone und
interne Steuerluftversorgung über Druckaufbauventil 6
6
6
66
4a. Mit Endplatte (E)
12131d_5
•Montieren Sie die Dich-
tung 7 und das Druckauf-
bauventil 6 auf die Verket-
tungsplatte 1.
•Drehen Sie die Blindstop-
fen 4 und 5 in die Endplat-
te (E) am Anschluss 1 und
14.
Dichtung 8 bleibt übrig.
4b. Mit Versorgungsplatte (H) und Endplatte (E)
12131d_6
•Montieren Sie die Dich-
tung 7 und das Druckauf-
bauventil 6 auf die Verket-
tungsplatte 1.
•Drehen Sie die Blindstop-
fen 4 und 5 in die Endplat-
te (E) am Anschluss 1 und
14.
•Drehen Sie einen Blindstop-
fen 5 in die Versorgungs-
platte (H) am Anschluss
1.
Dichtung 8 bleibt übrig.
5. Eine Druckzone und externe Steuerluftversorgung über Endplatte
5a. Mit Endplatte (E)
12131d_7
•Montieren Sie die Dich-
tung 8 und das Druckauf-
bauventil 6 auf die Verket-
tungsplatte 1.
•Drehen Sie den Blindstop-
fen 5 in die Endplatte (E)
am Anschluss 1.
Dichtung 7 bleibt übrig.
5b. Mit Versorgungsplatte (H) Endplatte (F)
12131d_8
•Montieren Sie die Dich-
tung 8 und das Druckauf-
bauventil 6 auf die Verket-
tungsplatte 1.
An der Endplatte (F) steht der
Codierdeckel (I) auf Stellung 1
und der Anschluss 12 ist mit
Blindstopfen verschlossen.
•Drehen Sie den Blindstop-
fen 5 in die Versorgungs-
platte (H) am Anschluss 1.
Dichtung 7 bleibt übrig.
6. Zwei Druckzonen und externe Steuerluftversorgung über Endplatte
6a. Mit Endplatte (E)
12131d_10
•Montieren Sie die Dich-
tung 8 und das Druckauf-
bauventil 6 auf die Verket-
tungsplatte 1 in der Druck-
zone 1.
•Drehen Sie den Blindstop-
fen 5 in die Endplatte (E)
am Anschluss 1.
Dichtung 7 bleibt übrig.
6b. Mit Versorgungsplatte (H) und Endplatte (E)
12131d_14
• Montieren Sie die Dich-
tung 8 und das Druckauf-
bauventil 6 auf die Verket-
tungsplatte 1 in der Druck-
zone 2
.
•Drehen Sie den Blindstop-
fen 5 in die Versorgungs-
platte (H) am Anschluss 1.
Dichtung 7 bleibt übrig.
6c. Mit Versorgungsplatte (H) und Endplatte (F)
Variante 1
12131d_11
•Montieren Sie die Dich-
tung 8 und das Druckauf-
bauventil 6 auf die Verket-
tungsplatte 1 in der Druck-
zone 1.
An der Endplatte (F) steht der
Codierdeckel (I) auf Stellung 1
und der Anschluss 12 ist mit
Blindstopfen verschlossen.
•Drehen Sie den Blindstop-
fen 5 in die Versorgungs-
platte (H) am Anschluss 1.
Dichtung 7 bleibt übrig.
Variante 2
12131d_15
•Montieren Sie die Dich-
tung 8 und das Druckauf-
bauventil 6 auf die Verket-
tungsplatte 1 in der Druck-
zone 2.
An der Endplatte (F) steht der
Codierdeckel (I) auf Stellung 1
und der Anschluss 12 ist mit
Blindstopfen verschlossen.
•Drehen Sie den Blindstop-
fen 5 in die Versorgungs-
platte (H) am Anschluss 1.
Dichtung 7 bleibt übrig.
7. Zwei Druckzonen und interne Steuerluftversorgung über Ventilinsel
7a. Mit Versorgungsplatte (H) und Endplatte (F)
12131d_13
• Montieren Sie die Dich-
tung 8 und das Druckauf-
bauventil 6 auf die Verket-
tungsplatte 1 in der Druck-
zone 2.
An der Endplatte (F) steht der
Codierdeckel (I) auf Stellung 2
und der Anschluss 12 und 14 ist
mit Blindstopfen verschlossen.
•Drehen Sie den Blindstop-
fen 5 in die Versorgungs-
platte (H) am Anschluss 1.
Dichtung 7 bleibt übrig.
7b. Mit Versorgungsplatte (H) und Endplatte (G)
12131d_12
• Montieren Sie die Dich-
tung 8 und das Druckauf-
bauventil 6 auf die Verket-
tungsplatte 1 in der Druck-
zone 2
.
An der Endplatte (G) ist der An-
schluss 14 mit Blindstopfen
verschlossen.
•Drehen Sie den Blindstop-
fen 5 in die Versorgungs-
platte(H) am Anschluss 1.
Dichtung 7 bleibt übrig.
8. Mehrere Druckzonen
Info
Bei Ventilinseln mit mehreren Druckzonen entspricht die Montage der Ver-
kettungsplatte 1 dem gleichen Ablauf wie bei Ventilinseln mit nur zwei
Druckzonen.
12131d_16
•Wählen Sie die entsprechen-
de Montagevariante aus Ab-
schnitt 6. / 7. und übertra-
gen Sie den Montageablauf
auf Ihre Ventilinsel.
Hier ist als Beispiel die Monta-
gevariante 6c. (!Variante 2)
bei drei Druckzonen abgebildet.
2
6
8
7
7
6
1
5
4
6
1
5
4
7
B
A
1
C
3
1
D
8
8
H
5
6
1
5
8
7
6
1
8
7
H
I
F
8
6
5
7
8
6
1
7
I
F
6
1
7
8
5
H
6
1
7
I
F
5
H
9
9
9
9
9
9
9
9
9
2
1
3
4
5
E
E
E
H
6
1
7
I
F
5
8
H
9
X
Y
E
5
1
6
1
7
5
8
H
9
6
1
7
I
F
5
8
H
9
5
G
8
E
