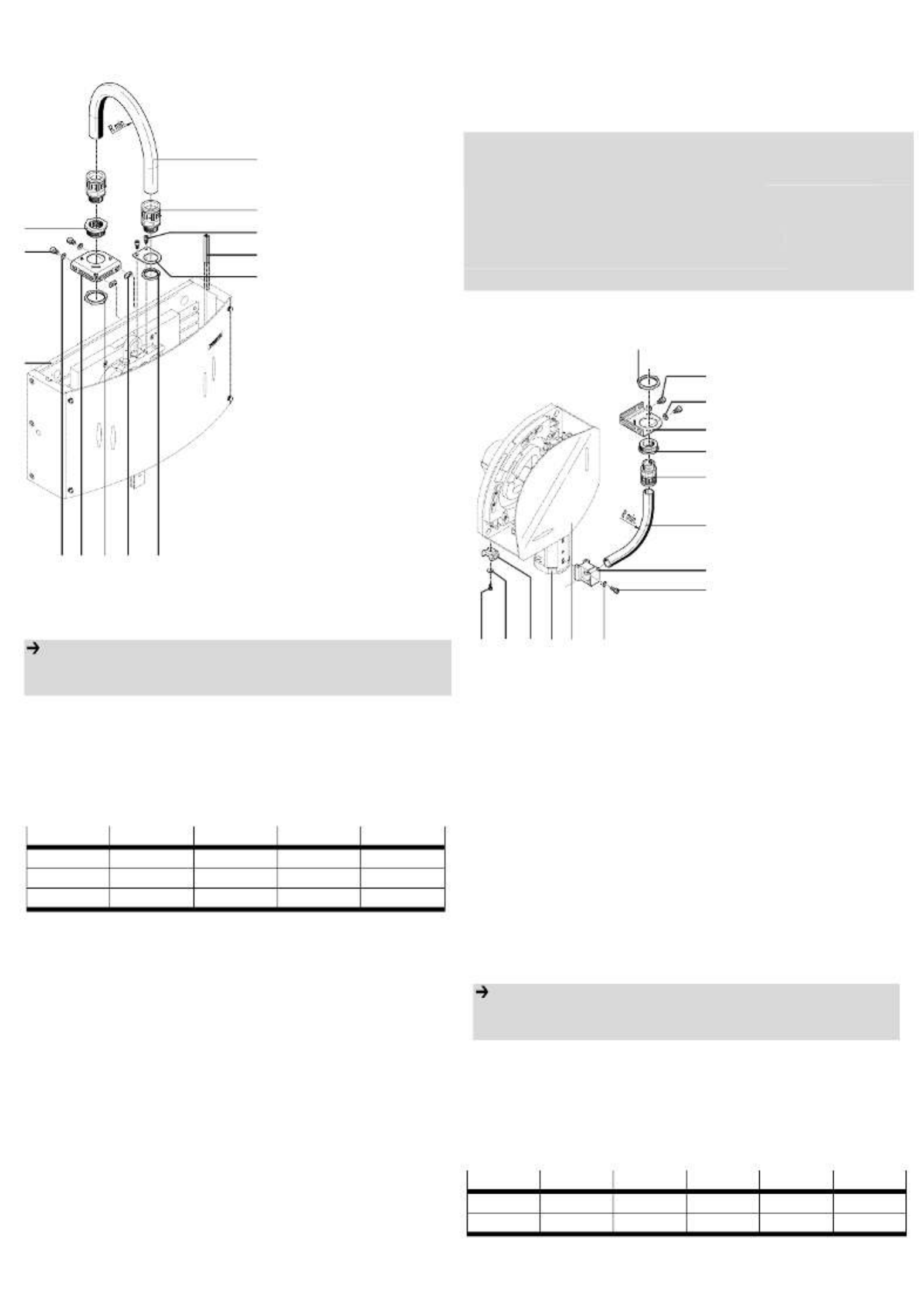

1. MKRP-1/2/3
1.a. Teileliste
8991d_2
1 Schutzschlauch (1x)
MKR-…
2 Schutzschl.-Verschr.(2x)
MKRV-…
3 Zylinderschrauben (2x)
M3
4 Abdeckung (1x)
IPM-AE-…
5 Adapter (1x)
HSP-…
6 Gegenmutter (1x)
MKM-…
7 Nutensteine (2x)
HMBN-…
8 Gegenmutter (1x)
MKM-…
9 Adapter (1x)
HMZAS-…
aJ Unterlegscheibe (2x)
B 5,3 1)
aA Zylinderschrauben (2x)
M5 1)
aB Verschraubung (1x)
MKA-…
Nicht im Lieferumfang:
aC Handlingmodul
HSP-…
Bestimmungsgemäß dient der Installationsbausatz MKRP-1/2/3 beim Hand-
lingmodul HSP-… aC zur sicheren Führung beweglicher Schläuche und Lei-
tungen mit Hilfe des flexiblen Schutzschlauches 1.
Hinweis
Der Schutzschlauch 1 darf zu max. 70% gefüllt werden.
Beachten Sie am Schutzschlauch 1 den Mindestradius R
min..
• Montieren Sie den Installationsbausatz MKRP-… am Handlingmodul HSP-
… aC wie abgebildet:
– Den Adapter 5 zur Befestigung an der Kreuzführung.
– Den Adapter 9 zur Befestigung an der Grundplatte oder am Aufbau
1).
• Kürzen Sie den Schutzschlauch 1 auf passende Länge.
• Montieren Sie die Abdeckung 4 als Kabelführung in den Nuten der
Grundplatte bzw. Seitendeckel des Handlingmoduls HSP-… aC.
MKRP-… HSP-… M
A max. 3
3
3
33 MA max. aA
aA
aA
aAaA Rmin.
1
1
1
11
1 12 1,2 Nm 5,0 Nm 55 mm
2 16 1,2 Nm 5,0 Nm 75 mm
3 25 3,0 Nm 5,0 Nm 75 mm
1) Zur Montage am Aufbau können die ebenfalls mitgelieferten Unterlegscheiben aJ B 4,3 und Schrauben
aA M4 alternativ verwendet werden.
2. MKRP-5/6
2.a. Teileliste
8991d_5
1 Unterlegscheibe (1x)
4,3
2 Zylinderschraube (1x)
M4
3 Klemmschelle (1x)
MKRS-…
4 Schutzschlauch (1x)
MKR-…
5 Schutzschl.-Verschr.(1x)
MKRV-…
6 Verschraubung (1x)
MKA-…
7 Adapter (1x)
HMZAS-…
8 Unterlegscheibe (2x)
B 5,3 1)
9 Zylinderschrauben (2x)
M5 1)
aJ Gegenmutter (1x)
MKM-…
aA Zylinderschrauben (4x)
M3
aB Unterlegscheibe (4x)
B 3,2
aC Halter (4x)
IPM-EE-…
Nicht im Lieferumfang:
aD Adapterbausatz
HAPG-69 bis 72-…
aE Handlingmodul
HSW-…
Bestimmungsgemäß dient der Installationsbausatz MKRP-5/6 beim Hand-
lingmodul HSW-… aE zur sicheren Führung beweglicher Schläuche und
Leitungen mit Hilfe des flexiblen Schutzschlauches 4.
Hinweis
Der Schutzschlauch 4 darf zu max. 70% gefüllt werden.
Beachten Sie am Schutzschlauch 4 den Mindestradius R
min..
• Montieren Sie den Installationsbausatz MKRP-… am Handlingmodul
HSW-… aE wie abgebildet:
– Die Klemmschelle 3 zur Befestigung am Adapterbausatz aD.
– Den Adapter 7 zur Befestigung am Aufbau1).
• Kürzen Sie den Schutzschlauch 4 auf passende Länge.
• Montieren Sie die Halter aC zur Führung der statischen Kabel mit Kabel-
bindern an der Grundplatte.
MKRP-… HSW-… M
A max. 2
2
2
22 MA max.
9
9
9
99 M A max.
aA
aA
aA
aAaA Rmin.
4
4
4
44
5 10 / 12 1,2 Nm 5,0 Nm 0,8 Nm 55 mm
6 12 / 16 1,2 Nm 5,0 Nm 0,8 Nm 75 mm
1) Zur Montage am Aufbau können die ebenfalls mitgelieferten Unterlegscheiben 8 B 4,3 und Schrauben
9 M4 alternativ verwendet werden.
Montageanleitung (de)
690 531 / 2006-02a
†‡
Installationsbausätze
MKRP-1/2/3 u. -5/6
