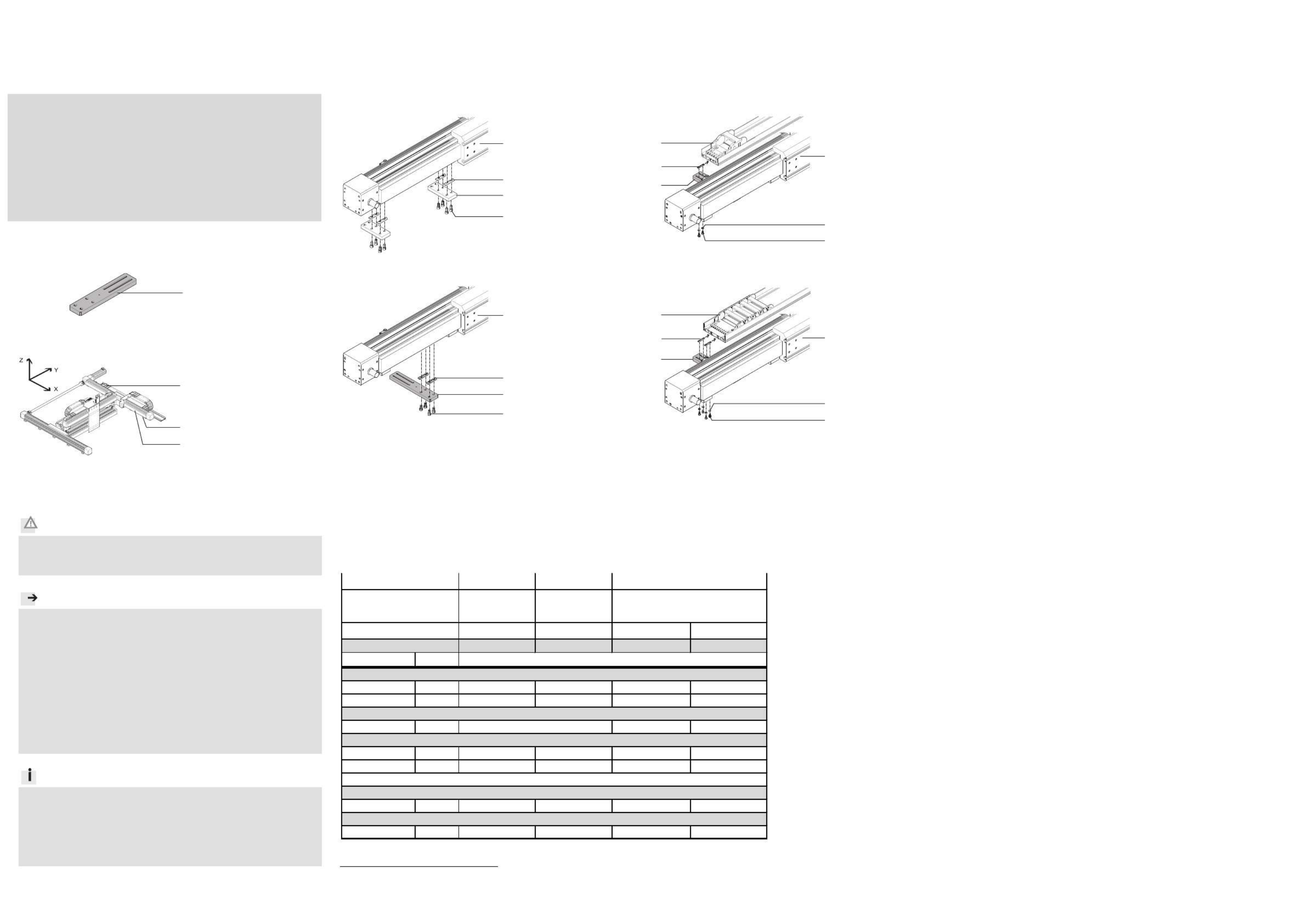

Montageanleitung (de)
744 386 / 2009-09NH
†‡
Installationsbausatz
HMIXB-RP/FP-2
Festo SE & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Installationsbausatz
1a. HMIXB-RP/FP-2
13916d_2
1 Installationsbausatz
HMIXB-RP/FP-2
1b. Montagebeispiel
13916d_1..Raumportal
2 Antriebseinheit
(! Tabelle)
3 Anbaukomponente
(! Tabelle)
Bestimmungsgemäß dient der Installationsbausatz HMIXB-RP/FP-2 1 als
Basis zum Aufbau von Raumportalsystemen in Duo-Bauweise (X-Module).
Vorsicht
Verletzungsgefahr durch elektrische Spannung.
•Verbinden Sie den Bausatz 1 mit dem Schutzleitersystem
! Montageanleitung Erdungsbausatz für HM…63… (HMVS-DL63).
Hinweis
•Befestigen Sie eine Mittenstütze 3 mindestens alle 500 mm.
•Befestigen Sie einen Bausatz 1 mindestens alle 1000 mm.
Berechnen Sie die dazu benötigte Anzahl y nach folgenden Formeln:
– bei Hub ≤ 1000 mm: y = 2
– bei Hub > 1000 mm: y = Ganzzahl (Hub/1000) +2
•Montieren Sie die Antriebe 2 immer zuerst an den Bausatz 1.
•Verwenden Sie nur zulässige Energieführungsketten 3 laut Katalog
www.festo.com/catalogue.
•Beachten Sie, dass nur Befestigungskombinationen aus der Tabelle
zulässig sind.
•Halten Sie die zulässigen Anziehdrehmomente ein (! Tabelle).
Info
•Beachten Sie die Montagereihenfolge
! Montageübersicht für HM…63… (HMVS-DL63).
Der Bausatz 1 enthält alle maximal erforderlichen
Befestigungselemente.
•Beachten Sie, dass bei einigen Kombinationen Befestigungselemente
übrig bleiben.
2. Montage an Antriebseinheit 2
2
2
22
•Wählen Sie die Befestigungselemente (Schrauben, usw.) für Ihre
Kombination (! Tabelle).
•Beachten Sie die Bildzuordnung für Ihre Kombination (! Tabelle).
Bild 1
13916d_3
2 Linearantrieb
DGE-63-…-ZR-KF
3 Mittenstütze
MUP-63
•Befestigen Sie eine
Mittenstütze 3 mindestens
alle 500 mm.
Bild 2
13916d_4
1 Installationsbausatz
HMIXB-RP/FP-2
2 Linearantrieb
DGE-63-…-ZR-KF
•Befestigen Sie einen
Bausatz 1 mindestens
alle 1000 mm.
1)
2
1) Toleranzen für nicht tolerierte Anziehdrehmomente MA
MA > 1 Nm: ± 20%
2) wahlweise
3. Montage an Anbaukomponente 3
3
3
33
•Wählen Sie die Befestigungselemente (Schrauben, usw.) für Ihre
Kombination (! Tabelle).
•Beachten Sie die Bildzuordnung für Ihre Kombination (! Tabelle).
Bild 3
Bild 3a
13916d_5
1 Installationsbausatz
HMIXB-RP/FP-2
2 Linearantrieb
DGE-63-…-ZR-KF
3 Auflageprofil
HMIA-E05/-E072)
Bild 3b
13916d_5
1 Installationsbausatz
HMIXB-RP/FP-2
2 Linearantrieb
DGE-63-…-ZR-KF
3 Auflageprofil
HMIA-E10
Raumportal
3289d_5
1
1
2
3
B
2
HMIXB-RP/FP-2
DGE-...-ZR-KF DGE-...-ZR-KF
63 63
MUP-63 HMIA-E05/-E07
2)
HMIA-E10
1 2 3a 3b
M
A1)
[Nm]
M5x10 6 2x 4x
M8x16 24 4x
B5,3 2x 4x
MUP- 32/40 1x 2x
NST-HMV-8-2-M8 2x
M8x18 24 4x
NST-HMV-8-2-M8 2x
1 Bausatz
DGE-...-ZR-KF
HMIXB-RP/FP-2
D Zylinderschraube nach DIN 912
63
Befestigungselemente im Lieferumfang der Anbaukomponenten
A Zylinderschraube nach DIN 912
B Scheibe nach DIN 125
E Nutenstein
2 Antriebseinheit
3 Anbaukomponente
C Nutenstein
2
E
3
A
B
C
1
C
3
1
A
A
2
C
D
3
1
2
