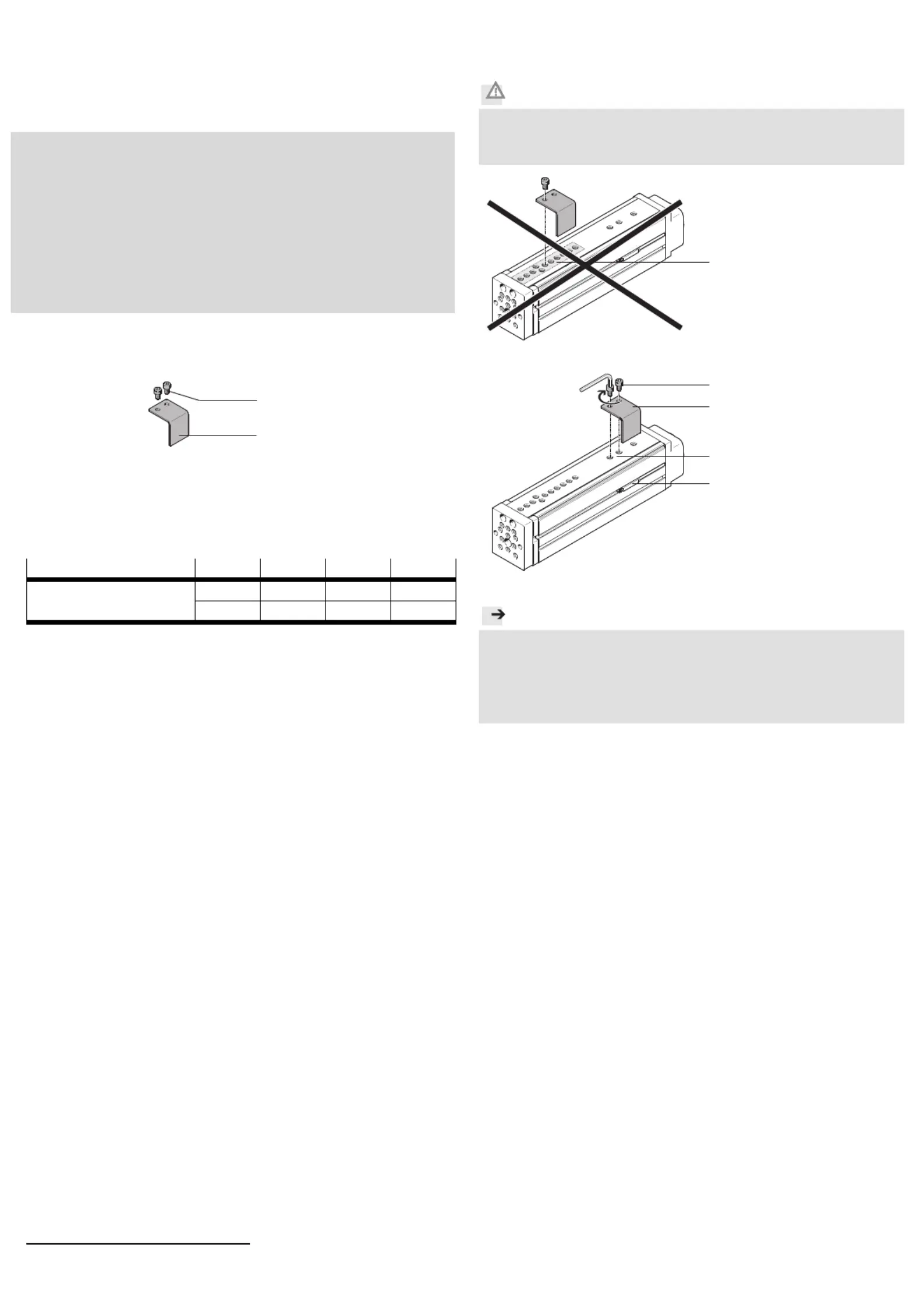

Montageanleitung (de)
749 979 / 2010-02NH
†‡
Schaltfahne
EAPM-G1-...-SLS
Festo SE & G Co. K
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Teileliste
14519d_1
1 Schaltfahne (1x)
EAPM-G1-...-SLS
2 Zylinderschraube (2x)
( Tabelle)
Bestimmungsgemäß dient die Schaltfahne 1 daz
u, die
Näherungs-
schalter (C) die in den Sensornuten der Achse befestigt sind zu schalten.
2. Schraubengrößen und Anziehdrehmomente M
A
1)
EAPM-G1- 35-S
LS 45-SLS 55-SLS 75-SLS
2 Schraube M4x6 M5x8 M5x8 M6x10
M
A
[Nm] 2,9 5,9 5,9 9,9
1)
Toleranzen für nicht tolerierte Anziehdrehmomente M
A
M
A
> 1 Nm: ± 20%
3. Montage
Vorsicht
Quetsch- und Abschergefahr durch Falschmontage.
Verletzung der Finger!
Montieren Sie die Schaltfahne 1 wie folgt:
14519d_3
Stellen Sie sicher, dass die
Schaltfahne 1 nicht im vor-
deren Bereich (A) der Füh-
rung montiert wird.
14519d_2
Platzieren Sie die Schalt-
fahne 1 nach rechts oder
links an den Befestigungs-
bohrungen (B).
Drehen Sie die Schrau-
ben 2 fest. Halten Sie das
zulässige Anziehdreh-
moment ein.
Hinweis
Es verbleibt ein Abstand S = 0,5 … 2 mm zwischen dem Näherungs-
schalter (C) und der Schaltfahne 1.
Vermeiden Sie eine Fremdbeeinflussung im Nahbereich der Näherungs-
schalter, durch andere magnetische oder ferritische Teile als die Schalt-
fahne 1.
C
1
A
2
1
B
2
