Montageanleitung (de)
756 983/ 2010-12NH
†‡
Sensorhalter
DASI-B10-... Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
Bestimmungsgemäß dient der Sensorhalter DASI-B10-… dazu, induktive
Näherungsschalter extern am Greifer HGRT zu befestigen.
•Wählen Sie bitte das entsprechende Zubehör aus unserem Katalog
www.festo.com/catalogue.
Warnung
Quetsch- bzw. Abschergefahr durch das Verfahren der überstehenden
Schaltnocke 6 über den Näherungsschalter (B).
•Verhindern Sie das Eingreifen in den Verfahrbereich der Schaltnocke 6
z. B. durch ein Schutzgitter.
Hinweis
Richtig eingestellt verbleibt ein Abstand S = 0,1 … 1,5 mm zwischen dem
Näherungsschaltern (B) und der Schaltnocke 6.
•Beachten Sie die technischen Daten der verwendeten Näherungs-
schalter (B) sowie die zugehörige Bedienungsanleitung.
•Vermeiden Sie eine Fremdbeeinflussung im Nahbereich der Näherungs-
schalter durch andere magnetische oder ferritische Teile als die Schalt-
nocke 6.
Schraubengrößen und Anziehdrehmomente MA
1)
DASI-… 2 3 4 [Nm] [Nm] [Nm] 5[Nm]
B10-25-S8 M3x14 1,2 M3x8 1,2 — — M3x6 1,2
B10-40-S12 M3x18 1,2 — — M12 2) M4x8 2,9

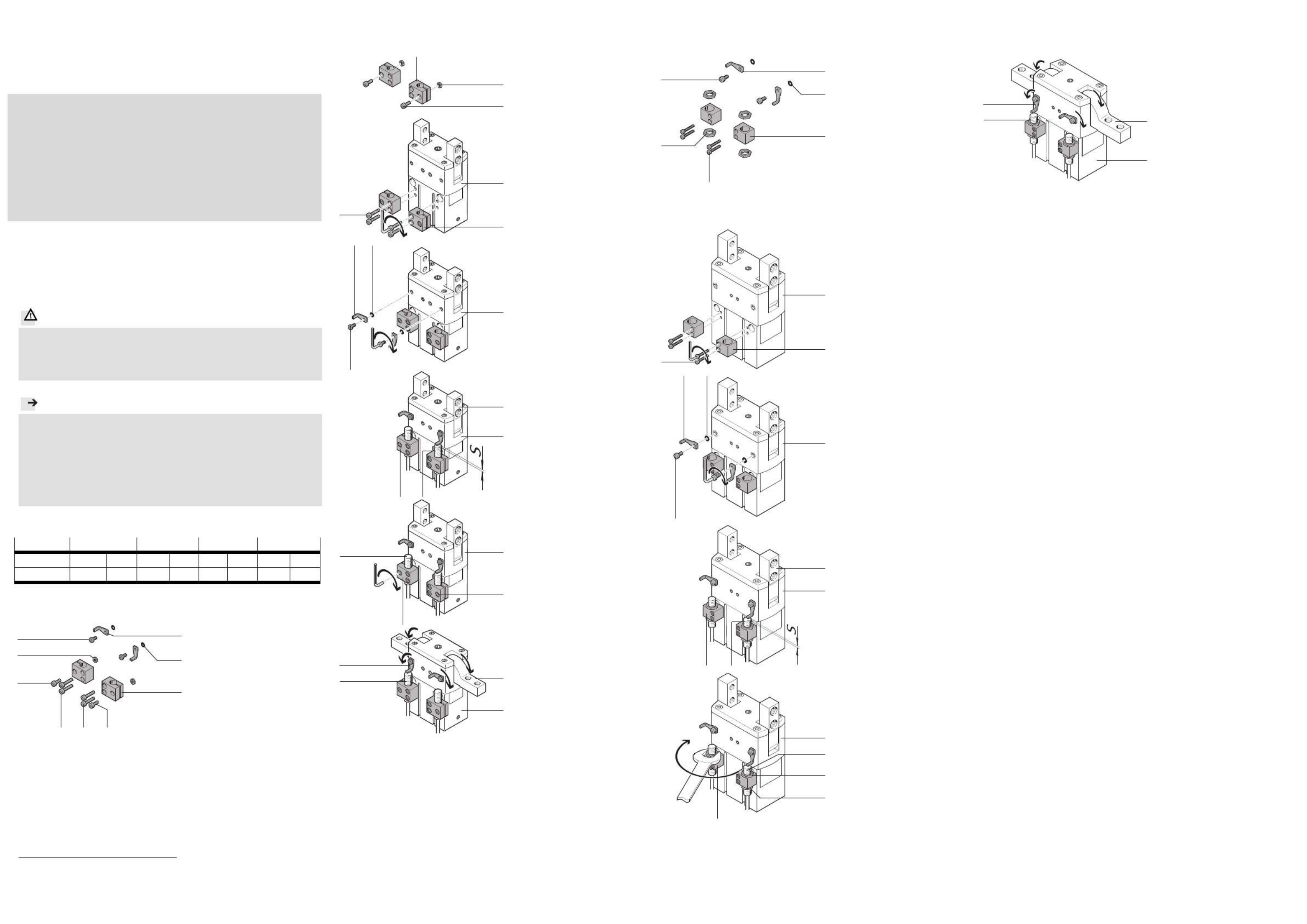

1. DASI-B10-25-S8
1a. Teileliste
15808d_1
1 Halter (2x)
2 Schraube (4x)
3 Schraube (2x)
4 Mutter (2x)
5 Schraube (2x)
6 Schaltnocke (2x)
7 Sicherungsscheibe (2x)
(A) Greifer (1x)
HGRT-25/-32
(B) Näherungsschalter (2x)
M8
1) Toleranzen für nicht tolerierte Anziehdrehmomente M
A
MA
> 1 Nm: ± 20%
2) Es sind verschiedene Näherungsschalter mit unterschiedlichen Anziehdrehmomenten mög-
lich, beachten Sie die zugehörige Bedienungsanleitung.
1b. Montage
15808d_2
•Drehen Sie die Schrauben 3
und die Muttern 4 zunächst
nur leicht in den Halter 1
ein.
15808d_3
•Befestigen Sie die Halter 1
mit den Schrauben 2.
•Halten Sie das zulässige An-
ziehdrehmoment ein.
Tabelle
15808d_4
•Befestigen Sie die Schalt-
nocken 6 inklusive Siche-
rungsscheiben 7 mit den
Schrauben 5.
Zum Abfragen beider Greif-
zustände, befestigen Sie die
Schaltnocken 6 versetzt ent-
sprechend Ihrem Öffnungs-
winkel (hier 90°).
15808d_5
•Bewegen Sie die Greif-
finger (C) langsam auf und
zu.
•Justieren Sie die Näherungs-
schalter (B) in den Hal-
tern 1.
•Beachten Sie dazu das Ein-
stellmaß S = 0,1 … 1,5 mm.
15808d_6
Nach der Justage:
•Befestigen Sie die Nä-
herungsschalter (B) in den
Haltern 1 mit den Schrau-
ben 3.
•Halten Sie die zulässigen An-
ziehdrehmomente ein
( Tabelle).
15808d_7
•Bewegen Sie die Greif-
finger (C) langsam auf und
zu.
•Prüfen Sie das sichere Schal-
ten der Näherungs-
schalter (B).
2. DASI-B10-40-S12
2a. Teileliste
15809d_1
1 Halter (2x)
2 Schraube (4x)
4 Mutter (4x)
5 Schraube (2x)
6 Schaltnocke (2x)
7 Sicherungsscheibe (2x)
(A) Greifer (1x)
HGRT-40/-50
(B) Näherungsschalter (2x)
M12
2b. Montage
15809d_2
•Befestigen Sie die Halter 1
mit den Schrauben 2.
•Halten Sie das zulässige An-
ziehdrehmoment ein.
Tabelle
15809d_3
•Befestigen Sie die Schalt-
nocken 6 inklusive Siche-
rungsscheiben 7 mit den
Schrauben 5.
Zum Abfragen beider Greif-
zustände, befestigen Sie die
Schaltnocken 6 versetzt ent-
sprechend Ihrem Öffnungs-
winkel (hier 90°).
15809d_4
•Bewegen Sie die Greif-
finger (C) langsam auf und
zu.
•Justieren Sie die Näherungs-
schalter (B) in den Hal-
tern 1.
•Beachten Sie dazu das Ein-
stellmaß S = 0,1 … 1,5 mm.
15809d_5
Nach der Justage:
•Befestigen Sie die Nähe-
rungsschalter (B) in den
Haltern 1 mit den Mut-
tern 4 (ß 14).
•Halten Sie das zulässige An-
ziehdrehmoment ein
( Tabelle).
15809d_6
•Bewegen Sie die Greif-
finger (C) langsam auf und
zu.
•Prüfen Sie das sichere Schal-
ten der Näherungs-
schalter (B).
1
2
3
4
5
6
7
A
1
2
A
5
6
7
A
1
B
A
1
A
C
1
2
4
5
6
7
A
1
2
A
5
6
7
A
1
B
A
1
B
A
C
4
4
6
B
6
B
C
C
3
4
1
2
3
3
B
Festo SE & Co. KG
