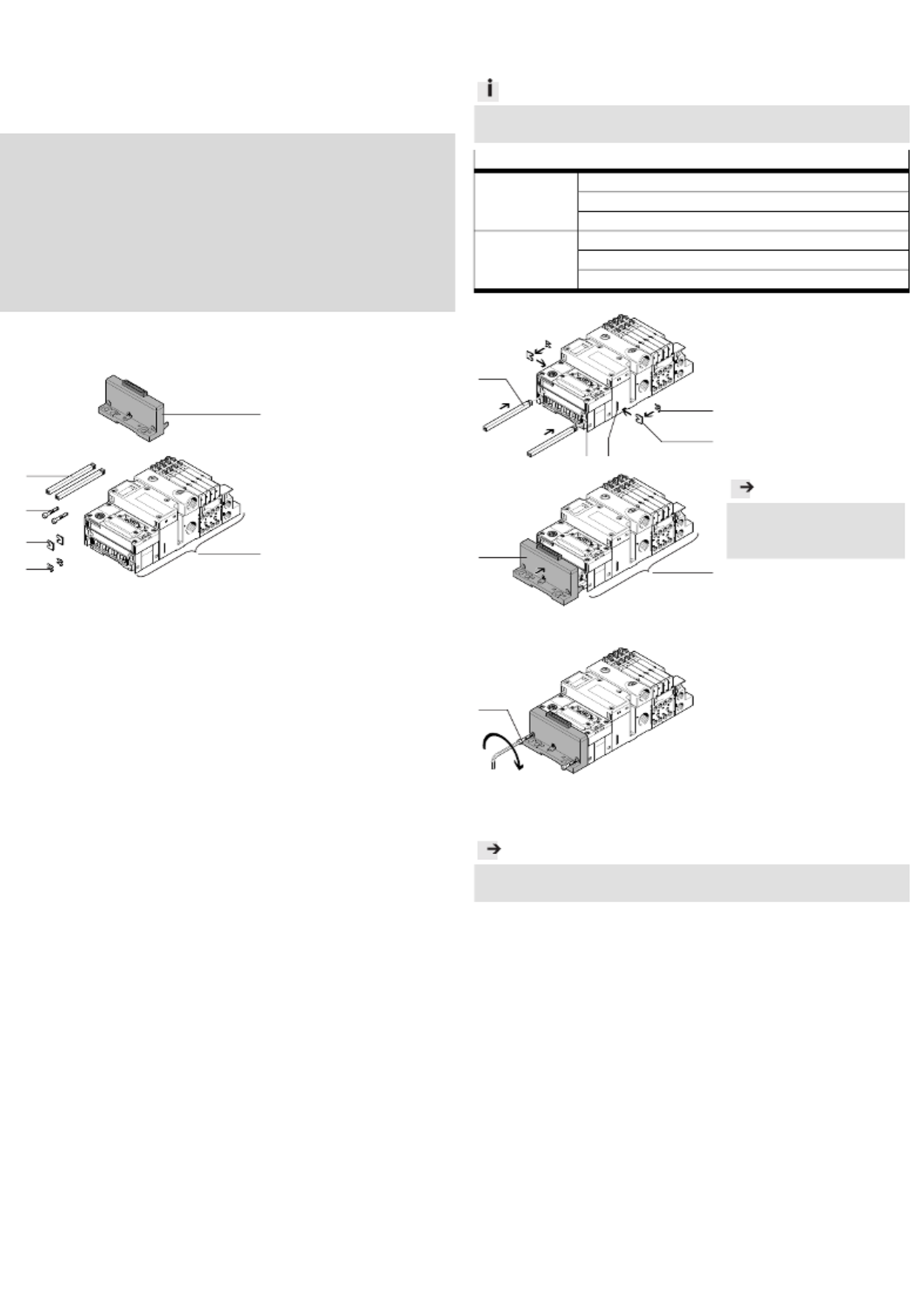

Montageanleitung (Original: de)
8026197
1306NH
†‡
Endplatte
CPX-EPL-EV-S
Festo SE & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1. Teileliste
1896
0d_1 1 Endplatte
CPX-EPL-EV-S
(1x)
1896
0d_2 Nicht im Lieferumfang:
2 CPX-Terminal
3 Zuganker
4 Schraube M4
5 Befestigung
6 Sicherungsblech
(1x)
(2x)
(2x)
(2x)
(2x)
Bestimmungsgemäß dient die Endplatte CPX-EPL-EV-S 1 zur Befestigung
und Systemeinspeisung der Spannungsversorgung für das CPX-Terminal
( CPX-Pin-Belegung)/( CPX-Systembeschreibung).
2. Montage
Info
Montage der Endplatte 1 an Modul (X) wegen Kollision nicht möglich:
Modul (X) an einer anderen Modulposition montieren.
Modul (X)
Anschlussblock CPX-AB-1-7/8-DN
CPX-AB-2-M12-RK-DP
CPX-AB-2-M12-RK-IB
Busknoten CPX-M-FB34
CPX-M-FB35
CPX-M-FB41
1896
0d_3 Zuganker 3 in Öffnun-
gen (A) schieben.
Befestigungen 5 und Si-
cherungsbleche 6 überei-
nanderlegen, gemeinsam in
Öffnungen (B) schieben.
1896
0d_4 Hinweis
Vermeiden von Sachschäden:
Auf korrekten Sitz der
Steckverbindung achten.
CPX-Terminal 2 auf ebene
Fläche legen.
Endplatte 1 auf CPX-
Terminal 2 schieben.
1896
0d_5 Schrauben 4 festdrehen,
zulässiges Anziehdrehmo-
ment einhalten.
3. Erdung
Hinweis
Falsche oder fehlende Erdung kann Störungen verursachen.
Vorschriftsmäßig erden (CPX-Systembeschreibung Potenzialausgleich).
1
2
3
3
6
5
A
B
4
5
6
1
2
2 Nm _ 0,3 Nm
4
