1. Teileliste
1 Kontaktblech
2 Endplatte links
3 Endplatte rechts
4 CPX-Terminal
5 Kontaktscheibe
6 selbstschneidende
Kontaktschraube
inkl. Unterlegscheibe
7 – 9 Kontaktanschlüsse
2. Montagehinweise
Bei Montage, des CPX-Terminals an ein geerdetes Maschinengestell oder
eine geerdete Hutschiene, stellen Sie mit dem Kontaktblech 1 eine nieder-
ohmige Verbindung zum Erdpotenzial her.
Bei CPX-Terminal mit Pneu-
matik.
• Montieren Sie das Kon-
taktblech 1 an die End-
platte 2.
Bei CPX-Terminal ohne
Pneumatik.
• Montieren Sie das Kon-
taktblech 1 an die End-
platte 2 oder an die End-
platte 3.
Hinweis
Bei Montage auf rechter Endplatte 3:
Verwenden Sie die Kontaktscheibe 5 sowie die Kontaktschraube 6
inkl. Unterlegscheibe aus der linken Endplatte 2, um eine sichere
Kontaktierung zu gewährleisten.
3. Montage
• Drehen Sie die Schraube
6 heraus mit einem
TORX-Schraubendreher
T20.
• Setzen Sie das Kontakt-
blech 1 ein.
• Drehen Sie die Schraube
6 fest mit einem TORX-
Schraubendreher T20.
Beachten Sie das maximal
zulässige Anzugsdreh-
moment.
• Stellen Sie eine nieder-
ohmige Verbindung her:
– Bei Wandmontage mit M6-
Schrauben am Kontaktan-
schluss 7.
– Bei Wandmontage mit M4-
Schrauben am Kontaktan-
schluss 8.
– Bei Hutschienenmontage
am Kontaktanschluss 9
mit Befestigungsset
CPA-BG-NRH.
Hinweis
Beachten Sie die Angaben zur Erdung der gesamten Einheit in der Sys-
tembeschreibung P.BE-CPX-SYS-DE (Kapitel Installation).
Montageanleitung (de)
697 357 / 2005-08a
†‡
Erdungselement
CPX-EPFE-EV
538 892
Festo SE & Co. KG
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com

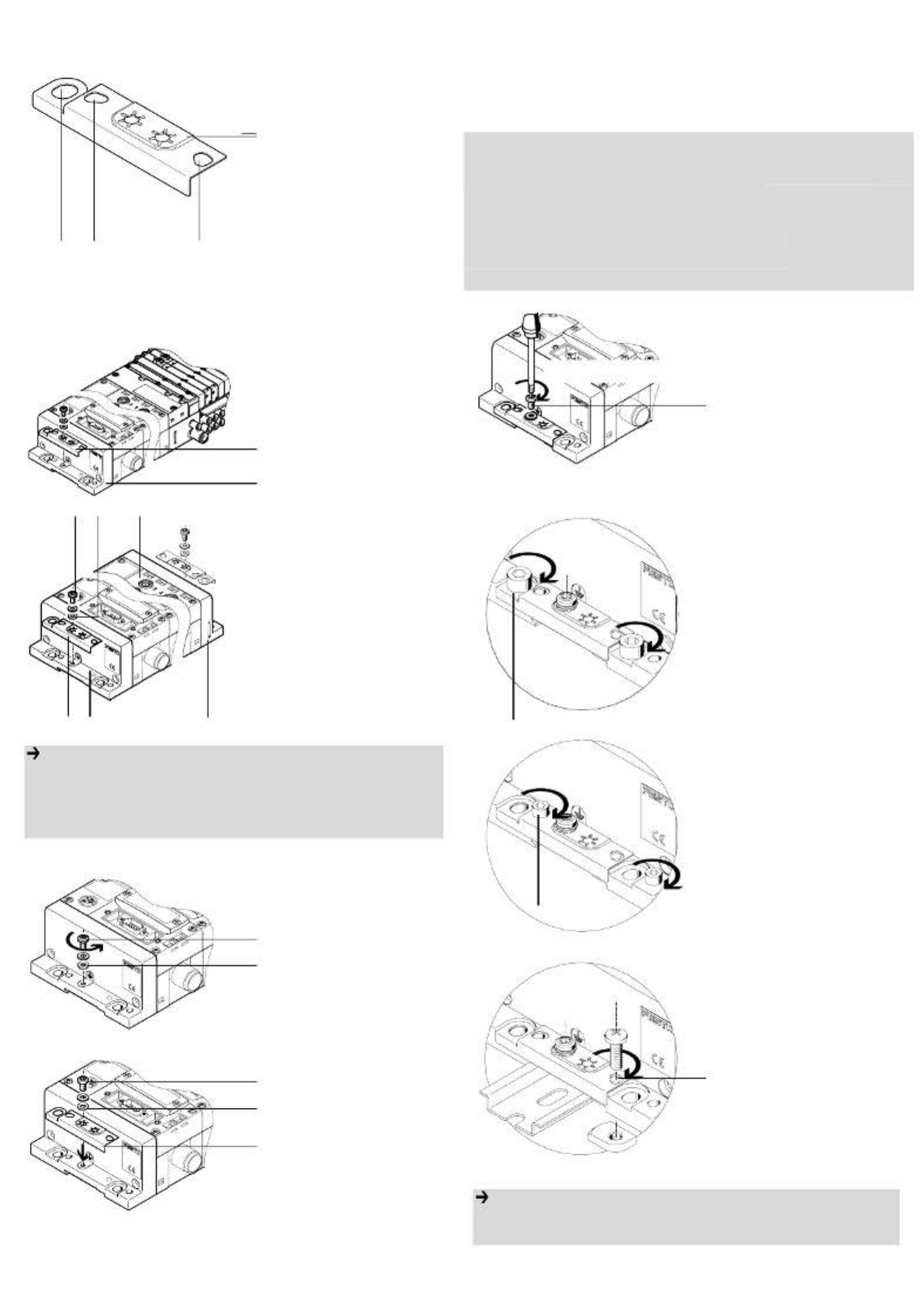

1
2
1
max. MA= 1 Nm ± 10 %
7
6
5
1
6
5
6
6
1
2
3
5
4
8
9
7
8
9
