Side 1/24

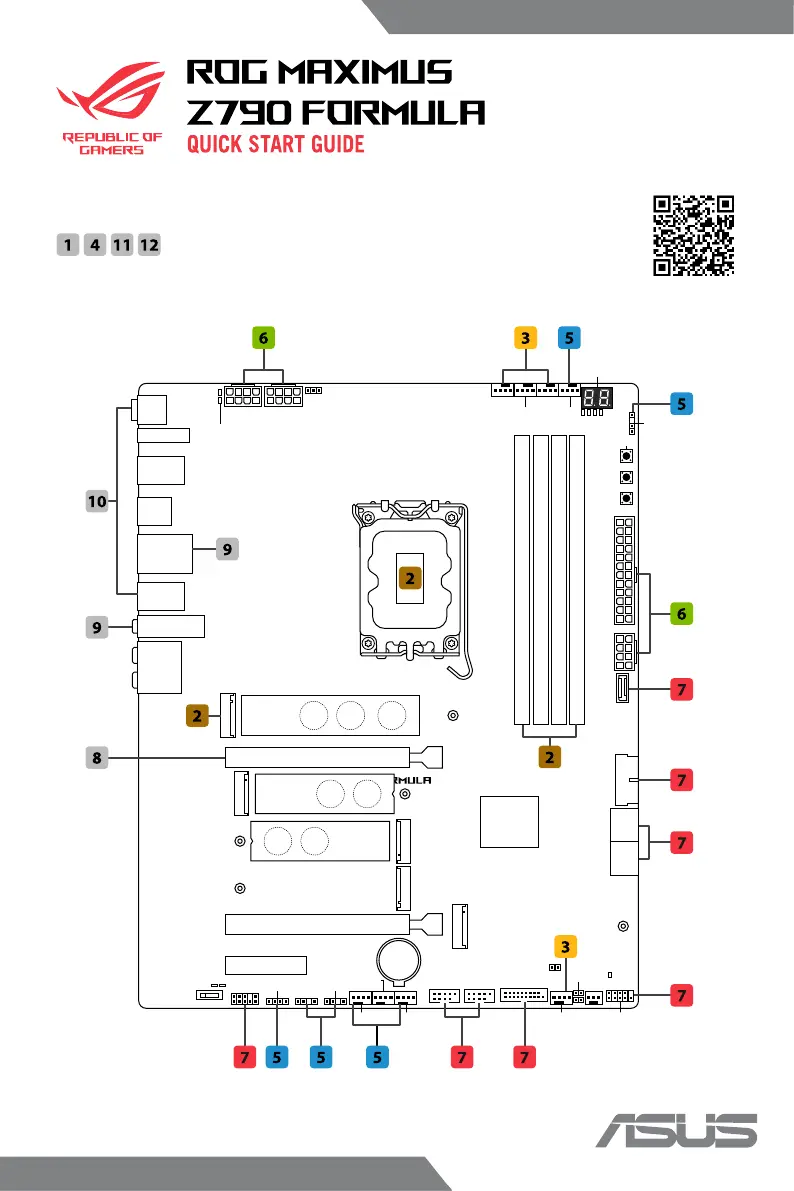

The items labeled below correspond to the installation steps, for steps
and more information on the steps, please refer to the rest
of the guide.
More info
PCIEX4(G4)
BATTERY
M.2_5(SOCKET3)
2280
LGA1700
M.2_3(SOCKET3)
2280
2260 2242
M.2_4(SOCKET3)
2280
LED2
LED1
DDR4 DIMM_A2* (64bit, 288-pin module)
DDR4 DIMM_A1 (64bit, 288-pin module)
DDR4 DIMM_B2* (64bit, 288-pin module)
DDR4 DIMM_B1 (64bit, 288-pin module)
HD_LED
ATX_PWR
CPU
DRAM
VGA
BOOT
T_SENSOR
U5G_E34
ALT_PCIE_MODE
CPU_OPT
CPU_FAN AIO_PUMP
PLUG_8PIN_PWR
PLD5300
F_AUDIO
SATA6G_1
SATA6G_2
SATA6G_3
SATA6G_4
Intel
®
Z790
AUDIO
LAN_U10G_6
TBT4_EC2
U5G_E5678
U10G_123
U10G_C4
TBT4_EC1
U10G_5
M.2(WIFI)
USB_E12 USB_E34
U5G_E12
PCIEX16(G5)_2
PCIEX16(G5)_1
W_IN
W_OUT
U20G_C9
W_FLOW
FLBK_CL_CMOS
CHA_FAN4
CHA_FAN3
F_PANEL
CHA_FAN1
ADD GEN2_1
Q_CODE
START
RETRY_BUTTON
FLEXKEY
ADD GEN2_3
ADD GEN2_2
RGB_HEADER
CPU_12V_1 CPU_12V_2
PCIE_8PIN_PWR
CPU_OV
W_PUMP+CHA_FAN2
2280
22602242
2242 2260 2280
22110
HDMI
M.2_1(SOCKET3)
M.2_2(SOCKET3)
ARGBRGB
USB 20Gbps
USB 5Gbps
USB 2.0 USB 5Gbps
Chassis Fan
Front Panel
Front Audio
Chassis Fan
Problemløsning Asus ROG MAXIMUS Z790 FORMULA
Hvis du har læst manualen omhyggeligt, men ikke fundet en løsning på dit problem, bed andre brugere om hjælp
Specifikationer
| Bredde: | 305 mm |
| Dybde: | 244 mm |
| Pakkevægt: | 4351 g |
| Pakkedybde: | 265 mm |
| Pakkebredde: | 280 mm |
| Pakkehøjde: | 71 mm |
| Wi-Fi: | Ja |
| Bluetooth: | Ja |
| Antal HDMI-porte: | 1 |
| Ethernet LAN-porte (RJ-45): | 1 |
| Antal USB 3.2 Gen 1 (3.1 Gen 1) type-A-porte: | 4 |
| Udgange til hovedtelefoner: | 1 |
| Ethernet LAN: | Ja |
| Wi-Fi-standarder: | 802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax), Wi-Fi 7 (802.11be) |
| Kabler inkluderet: | SATA |
| Bluetooth-version: | 5.4 |
| Lyd-output kanaler: | 7.1 kanaler |
| Bedste Wi-Fi standard: | Wi-Fi 7 (802.11be) |
| Strømkilde type: | ATX |
| Maksimal intern hukommelse: | 192 GB |
| Mikrofonindgang: | Ja |
| S/PDIF-udgang: | Ja |
| Understøttede Windows-operativsystemer: | Windows 10, Windows 11 |
| Processorproducent: | Intel |
| Drivere inkluderet: | Ja |
| HDMI-version: | 2.1 |
| Ethernet-grænsefladetype: | 5 Gigabit Ethernet |
| Komponent til: | PC |
| Line-in: | Ja |
| Understøttet datalagringsdrev typer: | HDD & SSD |
| Antal understøttede lagerdiske: | 9 |
| Processor sokkel: | LGA 1700 |
| Understøtter RAID: | Ja |
| Antal understøttede HHD'er: | 4 |
| Understøttelse af parallel behandlingsteknologi: | Ikke understøttet |
| Kompatibel processor serie: | Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium Gold |
| Bundkort chipset familie: | Intel |
| Bundkort chipsæt: | Intel Z790 |
| Lydchip: | Realtek ALC4082 |
| Understøttede hukommelsestyper: | DDR5-SDRAM |
| Antal hukommelsesstik: | 4 |
| Hukommelses slots type: | DIMM |
| Understøttede hukommelsesclock-hastigheder: | 4800,5000,5200,5400,5600,5800,6000,6200,6400,6600,6800,7000,7200,7400,7600,7800,8000 MHz |
| Ikke-bufferet hukommelse: | Ja |
| Antal M.2 (M) slots: | 5 |
| Antal SATA III-stik: | 4 |
| Hukommelseskanaler: | To-kanals |
| USB 2.0-stik: | 2 |
| USB 3.2 Gen 1 (3.1 Gen 1) stik: | 2 |
| CPU-ventilatorstik: | Ja |
| ATX strømstrik (24 stikben): | Ja |
| Antal kabinetventilatorstik: | 4 |
| Lydstik på frontpanel: | Ja |
| Motherboard form faktor: | ATX |
| Understøttede lagerdrev brugerflader: | M.2, SATA III |
| BIOS-type: | UEFI AMI |
| BIOS-hukommelsesstørrelse: | 256 Mbit |
| Understøttede procesorsokler: | LGA 1700 |
| RAID-niveauer: | 0, 1,5, 10 |
| Antal USB 3.2 Gen 2 (3.1 Gen 2) type-C-porte: | 1 |
| Antal USB 3.2 Gen 2 (3.1 Gen 2) type-A-porte: | 5 |
| Clear CMOS knap: | Ja |
| Antal Thunderbolt-porte: | 2 |
| EPS strømstik (8-pin): | Ja |
| USB 3.2 Gen 2 (3.1 Gen 2) -stik: | 1 |
| 12V strømstik: | Ja |
| Header med RGB-LED-ben: | Ja |
| WiFi-AP antenne stik: | 2 |
| Understøttet hukommelsesur hastighed (maks.): | 8000 MHz |
| Tilbage-til-BIOS-knap: | Ja |
| PCI Express x16 (Gen 5.x) slots: | 2 |
| PCI Express x4 (Gen 4.x)-stik: | 1 |
